不鏽鋼水力控製閥

不鏽鋼水力電動控製閥

600X-10/16P 不鏽鋼電動控製閥是一種以電磁閥為向導閥的水力操作式閥門。常用於給排水及工業係統中的自動控製，控製反應準確快速，根據電信號遙控開啟和關閉管道路係統，實現遠程操作。並可取代閘閥和蝶閥用於大型電動操作係統。

600X電動控製閥不鏽鋼控製閥電控水力閥

產品介紹

600X不鏽鋼電動控製閥產品概述：

600X-10/16P 不鏽鋼電動控製閥是一種以電磁閥為向導閥的水力操作式閥門。常用於給排水及工業係統中的自動控製，控製反應準確快速，根據電信號遙控開啟和關閉管道路係統，實現遠程操作。並可取代閘閥和蝶閥用於大型電動操作係統。

600X不鏽鋼電動控製閥由主閥，電磁導閥，針閥，球閥，微形過濾器和壓力表組成水力控製接管係統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置後，可控製開啟和關閉的速度。

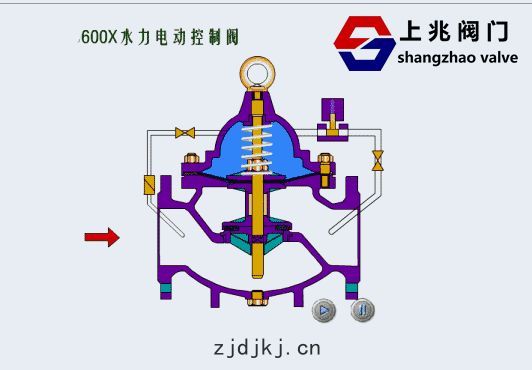

600X不鏽鋼電動控製閥工作原理：

當閥門從端給水時，水流流過針閥進入主閥控製室，當電磁導閥打開時，控製室內的水經電磁導閥，球閥流出。球閥開度大於針閥開度，主閥控製室內壓力很低，主閥處於全開狀態。

當電磁導閥關閉時，主閥控製室的水不能流出，控製室升壓，推動膜片關閉主閥。

600X不鏽鋼電動控製閥應用範圍：

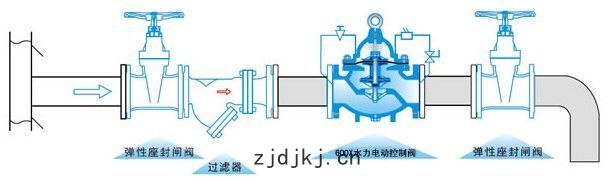

水力電動控製閥是一種以電磁閥為向導閥的水力操作式閥門。常用於給排水及工業係統中的自動控製，控製反應準確快速，根據電信號遙控開啟和關閉管道路係統，實現遠程操作。並可取代閘閥和蝶閥用於大型電動操作係統。閥門關閉速度可調，平穩關閉而不產生壓力波動。600X電動控製閥體積小，重量輕，維修簡單，使用方便電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。

600X不鏽鋼電動控製閥主要零件材料:

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥杆	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不鏽鋼

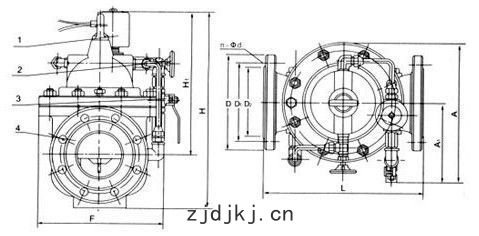

600X不鏽鋼電動控製閥結構及連接尺寸參數:

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	194	136	342	250	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	194	136	342	250	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	194	136	342	250	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	240	155	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	240	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	255	255	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	280	280	175	430	315	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	332	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	375	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	408	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	485	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	550	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	630	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	735	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	788	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	850	460	1070	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	905	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	970	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1050	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1135	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48
