不鏽鋼水力控製閥

不鏽鋼減壓穩壓閥

200X 不鏽鋼減壓穩壓閥是一種利用介質自身能量來調節控製管路壓力的智能型閥門。該閥用於生活給水，消防給水及其他工業給水係統，通過調節減壓導閥，即可調節主閥的出口壓力。

200X減壓閥 200X-16Q 球墨鑄鐵減壓閥

產品介紹

200X不鏽鋼減壓穩壓閥產品概述：

200X 不鏽鋼減壓穩壓閥是一種利用介質自身能量來調節控製管路壓力的智能型閥門。該閥用於生活給水，消防給水及其他工業給水係統，通過調節減壓導閥，即可調節主閥的出口壓力。出口壓力不因進口壓力，進口流量的變化而變化，安全可靠的將出口壓力維持在設定值上，並可根據需要調節設定值以達到減壓目的。該閥減壓精確，性能穩定，安全可靠，安裝調節方便，使用壽命長。

200X不鏽鋼減壓穩壓閥原理：

當閥門從進口端給水時，水流過針閥進入主閥控製室，出口壓力通過導管作用到導閥上。當出口壓力高於導閥彈簧設定值時，導閥關閉。控製室停止排水，此時主閥控製室內壓力升高並關閉主閥，出口壓力不再升高。

當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控製室向下遊排水。由於導閥係統排水量大於針閥的進水量，主閥控製室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控製室進水，排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。

200X不鏽鋼減壓穩壓閥--主要技術參數：

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	最高進口壓力(MPa)	出口可調壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6

不鏽鋼減壓穩壓閥--主要零件材料：

零件名稱	零件材料
閥體 閥蓋	CF8
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥杆	2Cr13
彈簧	SS304
針型閥	SS304
球閥	SS304
浮球閥	SS304
微型過濾器	不鏽鋼

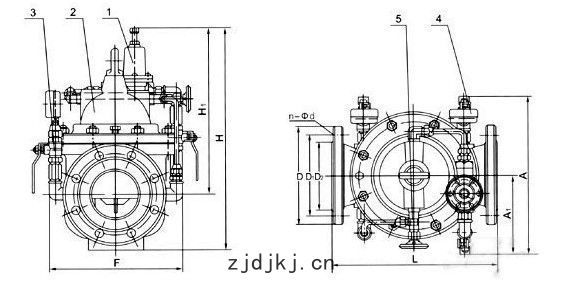

主要外形及連接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	760	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48
